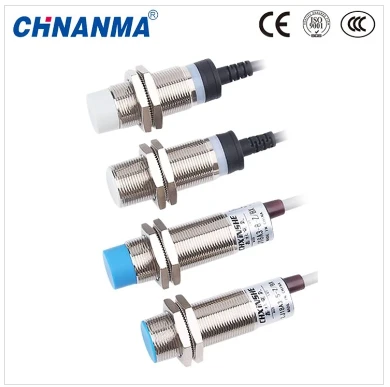

مفتاح القرب هو مفتاح موضعي لا يحتاج إلى التشغيل عن طريق الاتصال الميكانيكي المباشر مع الأجزاء المتحركة. عندما يكون الكائن قريبًا من سطح استشعار المفتاح لمسافة التشغيل، يمكن تشغيل المفتاح، وذلك لقيادة الجهاز الكهربائي DC أو تقديم تعليمات التحكم لجهاز الكمبيوتر (plc). مفتاح القرب هو مستشعر من نوع المفتاح (أي مفتاح بدون تلامس)، ويتميز بخصائص مفتاح السكتة الدماغية، والمفتاح الصغير، وأداء الاستشعار، والعمل الموثوق به، والأداء المستقر، والاستجابة السريعة للتردد، وعمر التطبيق الطويل، وقدرة قوية ضد التداخل ومقاومة للماء والتآكل وغيرها من الخصائص. المنتجات هي الاستقرائي، بالسعة، نوع القاعة، AC، DC.
يعد مفتاح القرب، المعروف أيضًا باسم مفتاح القرب بدون تلامس، بمثابة مستشعر تبديل إلكتروني مثالي. عندما يكون جهاز الكشف عن المعادن قريبًا من منطقة الاستشعار بالمفتاح، يمكن أن يكون المفتاح غير ملامس، بدون ضغط، بدون شرارة، إصدار تعليمات كهربائية، تعكس بدقة موضع وحركة آلية الحركة، حتى بالنسبة للتحكم العام في السكتة الدماغية، دقة تحديد المواقع، وتكرار التشغيل، وعمر الخدمة، وسهولة التركيب والتعديل، والقدرة على التطبيق في البيئات القاسية، لا يمكن مقارنتها بمفتاح السكتة الدماغية الميكانيكي العام. تستخدم على نطاق واسع في صناعات الآلات والمعادن والكيميائية والنسيج والطباعة. في نظام التحكم الآلي يمكن استخدامه كالحد والعد والتحكم في تحديد المواقع ورابط الحماية التلقائي.
خصائص الأداء:
من بين الأنواع المختلفة للمفاتيح، يوجد مكون لديه القدرة على "استشعار" الكائن القريب منه - مستشعر الإزاحة. باستخدام الخصائص الحساسة لمستشعر الإزاحة للكائن المقترب للتحكم في تشغيل المفتاح أو إيقاف تشغيله، هذا هو مفتاح القرب. عندما يتحرك كائن نحو مفتاح القرب ويكون قريبًا من مسافة معينة، فإن مستشعر الإزاحة لديه "إدراك" و سوف يعمل التبديل. تسمى هذه المسافة عادةً "مسافة الكشف". لكن مفاتيح القرب المختلفة لها مسافات كشف مختلفة. في بعض الأحيان تتحرك الأجسام المكتشفة نحو مفتاح الاقتراب واحدًا تلو الآخر وتترك واحدًا تلو الآخر في فترة زمنية معينة، بحيث تتكرر باستمرار. تتمتع مفاتيح القرب المختلفة بقدرة استجابة مختلفة للأشياء المكتشفة. تسمى خاصية الاستجابة هذه "تردد الاستجابة".
نظرًا لأنه يمكن تصنيع مستشعرات الإزاحة وفقًا لمبادئ مختلفة وطرق مختلفة، ولأن مستشعرات الإزاحة المختلفة لها طرق "إدراك" مختلفة للأشياء، فهناك مفاتيح القرب الشائعة التالية:
مفتاح القرب السلبي:لا يتطلب هذا المفتاح مصدر طاقة، ويتم التحكم في حالة إغلاق المفتاح عن طريق الحث المغناطيسي. عندما يكون الزناد المغناطيسي أو الحديدي بالقرب من المجال المغناطيسي للتحويل، فإن القوة المغناطيسية داخل المفتاح تتحكم في الإغلاق. الميزات: لا يتطلب طاقة، عدم الاتصال، صيانة مجانية، حماية البيئة.
دوامة الوصول التبديل:يسمى هذا المفتاح أحيانًا بمفتاح القرب الحثي. ويستخدم جسمًا موصلًا لتوليد تيارات دوامية داخل الجسم عندما يقترب من مفتاح القرب، والذي يمكن أن يولد مجالًا كهرومغناطيسيًا. يتفاعل هذا التيار الدوامي مع مفتاح القرب، ويغير معلمات الدائرة الداخلية للمفتاح، وبالتالي تحديد ما إذا كان هناك جسم موصل يتحرك بالقرب، ثم يتحكم في تشغيل المفتاح أو إيقاف تشغيله. يجب أن يكون الكائن الذي يستطيع مفتاح القرب اكتشافه موصلًا كهربائيًا.
1. المبدأ: مذبذب يتكون من محاثات ومكثفات وترانزستورات، ويولد مجالاً مغناطيسياً متناوباً، فعندما يقترب جسم معدني من المجال المغناطيسي، فإنه ينتج تيارات دوامية في الجسم المعدني، مما يؤدي إلى توقف التذبذب، و يتم تضخيم هذا التغيير بواسطة القطب الخلفي وتحويله إلى خرج إشارة تبديل الترانزستور.
2. الميزات: أ، أداء جيد ضد التداخل، تردد تحويل عالي، أكثر من 200 هرتز. ب، يمكن أن يستشعر المعدن فقط
3. يستخدم في المعدات الميكانيكية المختلفة للكشف عن الموقع، عد التقاط الإشارة، إلخ.
مفتاح القرب بالسعة:عادةً ما يكون قياس هذا المفتاح عبارة عن لوحة واحدة تشكل المكثف، واللوحة الأخرى هي غلاف المفتاح. عادةً ما يتم تأريض هذا الغلاف أو توصيله بغطاء الجهاز أثناء القياس. عندما يتحرك جسم نحو مفتاح الاقتراب، بغض النظر عما إذا كان موصلًا أم لا، نظرًا لقربه، يجب أن يتغير ثابت العزل الكهربائي للمكثف، بحيث تتغير السعة، بحيث تتغير حالة الدائرة المتصلة برأس القياس أيضًا التغييرات، ويمكن التحكم في التبديل ليتم تشغيله أو إيقاف تشغيله. لا تقتصر الكائنات التي تم اكتشافها بواسطة مفتاح القرب هذا على الموصلات أو السوائل أو المساحيق التي يمكن عزلها.
مفتاح القرب من القاعة:عنصر القاعة هو عنصر حساس مغناطيسيا. يسمى المفتاح المصنوع من عناصر Hall بمفتاح Hall. عندما يتحرك الجسم المغناطيسي بالقرب من مفتاح Hall، يقوم عنصر Hall الموجود على سطح الكشف بالمفتاح بتغيير حالة الدائرة الداخلية للمفتاح بسبب تأثير Hall، الذي يحدد وجود جسم مغناطيسي قريب، ثم يتحكم في التشغيل أو خارج التبديل. يجب أن يكون كائن الكشف لمفتاح القرب هذا كائنًا مغناطيسيًا.
مفتاح القرب الكهروضوئي:يسمى المفتاح الذي يتم إجراؤه بواسطة التأثير الكهروضوئي بالمفتاح الكهروضوئي. يتم تركيب الجهاز الباعث للضوء والجهاز الكهروضوئي في نفس رأس الكشف في اتجاه معين. عندما يقترب سطح عاكس (جسم مكتشف)، يستقبل الجهاز الكهروضوئي الضوء المنعكس ويخرجه في الإشارة، وبالتالي يمكنه "الشعور" باقتراب جسم ما.
أنواع أخرى:عندما يقوم المراقب أو النظام بتغيير المسافة إلى المصدر، فإن تردد الموجة المقتربة سوف يتغير، وهو ما يسمى تأثير دوبلر. السونار والرادار مبنيان على مبدأ هذا التأثير. يمكن عمل مفاتيح القرب بالموجات فوق الصوتية ومفاتيح القرب بالموجات الدقيقة باستخدام تأثير دوبلر. عندما يقترب جسم ما، فإن الإشارة المنعكسة التي يستقبلها مفتاح القرب ستنتج إزاحة تردد دوبلر، والتي يمكنها تحديد ما إذا كان هناك جسم يقترب.
